UL 자동 소화 시스템 데이터 센터용 NOVEC1230 오염 없음

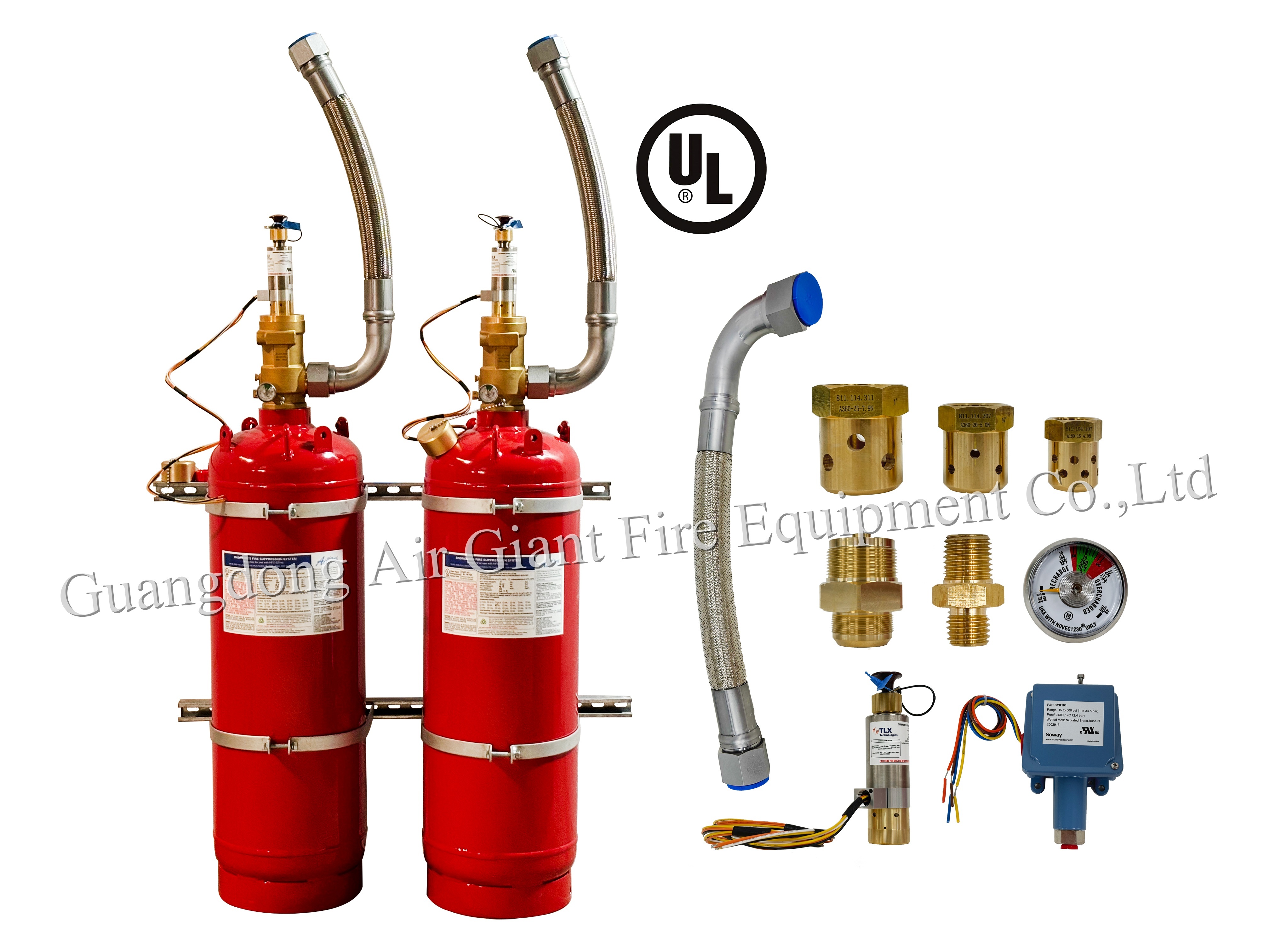

UL NOVEC1230 용기 설명
-- A용접 강철 TPED 시리즈 용기 속성
|
재질 |
P355M |
|
|
탄소: |
≤0.14% |
|
|
망간: |
≤1.60% |
|
|
규소: |
≤0.50% |
|
|
인: |
≤0.025% |
|
|
황: |
≤0.010% |
|
|
정격 작동 압력 |
42 bar ( 609 psi ) |
|
|
공압 시험 압력 |
63 bar ( 914 psi ) |
|
|
파열 시험 압력 |
≥ 126 bar ( 1827 psi ) |
|
|
작업 온도 |
-20 °C ~ 65 °C |
|
|
도장 사양 |
빨간색 폴리에스터 분체 도장 |
|
|
인증 |
TPED |
|
-- FK-5-1-12 (NOVEC1230) 용접 용기 어셈블리 세부 정보 :TPED 용기
|
실린더와 밸브 어셈블리 부품 번호 |
용기 어셈블리 유형 |
정격 작동 압력 (bar) |
정격 실린더 용량 (L) |
충전 용량 (kg) |
배출구 크기 (mm) |
빈 무게 (kg) |
|
|
최소 |
최대 |
||||||
|
813.101.0135 |
AG5112SPA-16.6 |
25 |
16.6 |
8.0 |
18.4 |
33 |
21 |
|
813.101.0145 |
AG5112SPA-28.3 |
28.3 |
13.6 |
31.4 |
33 |
29 |
|
|
813.101.0215 |
AG5112SPA-30 |
30 |
14.4 |
33.3 |
33 |
26.3 |
|
|
813.101.0155 |
AG5112SPA-40 |
40 |
19.2 |
44.4 |
33 |
37 |
|
|
813.101.0165 |
AG5112SPA-50 |
50 |
24.0 |
55.5 |
33 |
42 |
|
|
813.101.0175 |
AG5112SPA-60 |
60 |
28.8 |
66.6 |
33 |
47 |
|
|
813.101.0185 |
AG5112SPA-70 |
70 |
60 |
77.7 |
49 |
59 |
|
|
813.101.0195 |
AG5112SPA-80 |
80 |
60 |
88.8 |
49 |
64 |
|
|
813.101.0196 |
AG5112SPA-90 |
90 |
60 |
99.9 |
49 |
73 |
|
|
813.101.0216 |
AG5112SPA-100 |
100 |
60 |
111 |
49 |
78 |
|
|
813.101.0226 |
AG5112SPA-120 |
120 |
60 |
133.2 |
49 |
89 |
|
|
813.101.0296 |
AG5112SPA-142 |
142 |
68.2 |
157.6 |
49 |
108 |
|
|
813.101.0236 |
AG5112SPA-150 |
150 |
72.0 |
166.5 |
49 |
105 |
|
|
813.101.0246 |
AG5112SPA-160 |
160 |
76.8 |
177.6 |
49 |
104 |
|
|
813.101.0256 |
AG5112SPA-170 |
170 |
81.6 |
188.7 |
49 |
139 |
|
|
813.101.0266 |
AG5112SPA-180 |
180 |
86.4 |
199.8 |
49 |
144 |
|
|
813.101.0137 |
AG5112SPA-16.6 |
42 |
16.6 |
8.0 |
18.4 |
33 |
21 |
|
813.101.0147 |
AG5112SPA-28.3 |
28.3 |
13.6 |
31.4 |
33 |
29 |
|
|
813.101.0157 |
AG5112SPA-40 |
40 |
19.2 |
44.4 |
33 |
37 |
|
|
813.101.0167 |
AG5112SPA-50 |
50 |
24.0 |
55.5 |
33 |
42 |
|
|
813.101.0177 |
AG5112SPA-60 |
60 |
28.8 |
66.6 |
33 |
47 |
|
|
813.101.0187 |
AG5112SPA-70 |
70 |
60 |
77.7 |
49 |
59 |
|
|
813.101.0197 |
AG5112SPA-80 |
80 |
60 |
88.8 |
49 |
64 |
|
|
813.101.0198 |
AG5112SPA-90 |
90 |
60 |
99.9 |
49 |
73 |
|
|
813.101.0218 |
AG5112SPA-100 |
100 |
60 |
111 |
49 |
78 |
|
|
813.101.0228 |
AG5112SPA-120 |
120 |
60 |
133.2 |
49 |
89 |
|
|
813.101.0298 |
AG5112SPA-142 |
142 |
68.2 |
157.6 |
49 |
108 |
|
|
813.101.0238 |
AG5112SPA-150 |
150 |
72.0 |
166.5 |
49 |
105 |
|
|
813.101.0248 |
AG5112SPA-160 |
160 |
76.8 |
177.6 |
49 |
104 |
|
|
813.101.0258 |
AG5112SPA-170 |
170 |
81.6 |
188.7 |
49 |
108 |
|
|
813.101.0268 |
AG5112SPA-180 |
180 |
86.4 |
199.8 |
49 |
144 |
|
UL 소화 시스템 설명
FK-5-1-12는 전체 침수 자동 소화 시스템에 사용되는 깨끗하고 안전한 화재 진압제입니다. 할론, HFC 및 HCFC를 장기적으로 대체하기 위한 것이며, 우수한 화재 진압 특성을 유지하면서 환경 문제를 전혀 일으키지 않습니다. 저장 및 유통 요구 사항은 할론과 유사하며 대부분의 시스템 구성 요소는 동일합니다. 그러나 FK-5-1-12는 약제 양과 방출 특성의 차이로 인해 기존 할론 1301, HFC 및 HCFC 설치에 대한 직접적인 대체품이 아닙니다. 클래스 A 위험에 대한 최소 FK-5-1-12 설계 농도는 4.5%, 클래스 B 위험은 5.85%, 클래스 C 위험은 4.5%입니다.
구성 요소UL
|
번호 |
부품명 |
번호 |
부품명 |
|
1 |
실린더 |
8 |
매니폴드 체크 밸브 |
|
2 |
마운팅 브래킷 |
9 |
매니폴드 |
|
3 |
고정 강철 채널 |
10 |
파일럿 호스 |
|
4 |
용기 밸브 |
11 |
매니폴드 안전 밸브 |
|
5 |
블리드 밸브 |
12 |
방출 압력 스위치 |
|
6 |
공압 액추에이터 |
13 |
전기 액추에이터 |
|
7 |
방출 호스 |
14 |
노즐 |
UL 항상 폴리폼으로 먼저 포장한 후 나무 상자에 넣습니다. 때로는 고객 또는 안전 요구 사항을 충족하기 위해 상품에 팔레트를 제작합니다.
2.낮은 독성으로 인한 인명 안전 극대화.
3.자동 감지와 함께 사용하여 FK-5-1-12를 신속하게 도입할 때 가장 효과적입니다.
4.농도 수준이 유지되는 한 재점화를 방지하는 능력.
5.무색, 낮은 냄새, 입자 또는 기름기 없는 잔여물이 없어 방출 후 비즈니스 중단이 최소화됩니다.
6.공간 절약, 화재 진압에 필요한 FK-5-1-12 유체 양은 일반적으로 최소 실린더만 필요하므로 공간이 최소화됩니다.
.UL
NOVEC1230항상 폴리폼으로 먼저 포장한 후 나무 상자에 넣습니다. 때로는 고객 또는 안전 요구 사항을 충족하기 위해 상품에 팔레트를 제작합니다.
- 방위 산업 및 기지국
- 첨단 의료 응용 분야
- 컴퓨터실
- 통신 센터
- 기록 및 데이터 보관소
- 테스트/이미징 장비
- 참고 자료
- 화학 실험실
UL
NOVEC1230
소화 시스템 패키지 항상 폴리폼으로 먼저 포장한 후 나무 상자에 넣습니다. 때로는 고객 또는 안전 요구 사항을 충족하기 위해 상품에 팔레트를 제작합니다.
